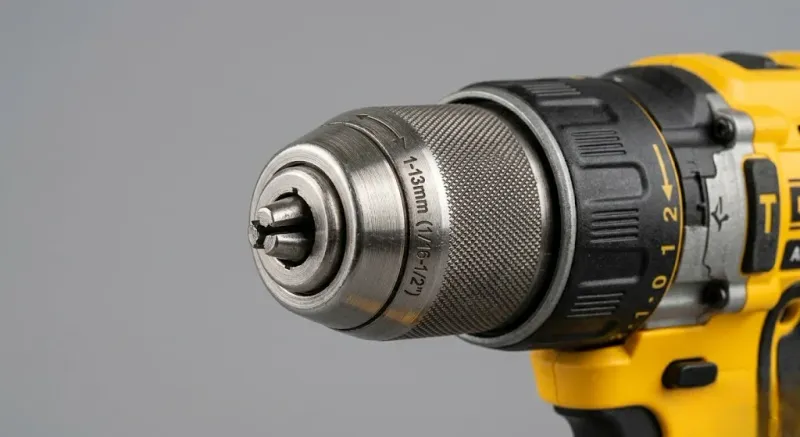

Патрон для дрели: типы, размеры и самостоятельная замена

Патрон – единственная деталь дрели, которую видно и трогают руками при каждом использовании. При этом большинство людей не задумывается о его конструкции, пока он не начинает подводить: сверло бьёт, хвостовик не зажимается, или патрон вовсе не снимается при замене. Чтобы не попасть в такую ситуацию, разберём, какие патроны бывают, чем они отличаются и как их менять самостоятельно.

Три типа патронов: БЗП, ключевой и SDS

Быстрозажимной патрон (БЗП)

Быстрозажимной патрон – наиболее распространённый тип в современных бытовых дрелях и шуруповёртах. Кулачки затягиваются вращением внешней муфты рукой, без ключа. Смена сверла занимает несколько секунд.

Основной минус БЗП – усилие зажима зависит от физической силы оператора. При работе с крупными свёрлами (10 мм и более) на высоких оборотах хвостовик может провернуться в патроне, особенно если кулачки изношены или загрязнены. Некоторые модели оснащены двухмуфтовой конструкцией – в ней вторая муфта блокирует первую после затяжки, что частично решает проблему.

Подходит для: бытовой сверлильной работы, частой смены оснастки, сверления дерева, пластика, тонкого металла.

Ключевой патрон

Ключевой патрон затягивается специальным Т-образным ключом с зубчатым зацеплением. Равномерное усилие через три точки держит хвостовик надёжно и точно. Биение при правильной затяжке минимально.

Главный недостаток – ключ легко теряется. Многие производители крепят его на шнур или фиксируют на корпусе дрели, но это всё равно неудобно по сравнению с БЗП.

Подходит для: работы с крупными свёрлами, металлообработки, ситуаций, где точность центрирования критична.

Патрон SDS-Plus и SDS-Max

SDS-патрон – это отдельный стандарт хвостовика, разработанный Bosch для перфораторов. Инструмент не зажимается кулачками: хвостовик с фасками и шариковым фиксатором просто вставляется и щёлкает. При извлечении нажимают на кольцо и тянут.

SDS-Plus (диаметр хвостовика 10 мм) стоит на большинстве бытовых и полупрофессиональных перфораторов. SDS-Max (18 мм) – на тяжёлой технике для отверстий от 25 мм.

SDS-патрон к обычной дрели без переходника не подходит. Если встречаете его при выборе дрели – перед вами перфоратор, а не сверлильный инструмент.

Размеры патронов: 10 мм и 13 мм

Размер патрона определяет максимальный диаметр хвостовика, который в него входит.

• Патрон 10 мм – ограничивает диаметр сверла до 10 мм. Встречается на лёгких дрелях и большинстве шуруповёртов. Для бытовых задач достаточно.
• Патрон 13 мм – стандарт для полноразмерных дрелей. Принимает свёрла и биты с хвостовиком до 13 мм, что важно при сверлении металла или дерева большого диаметра.

При покупке сменного патрона размер указывается первой цифрой в обозначении, например: 13 × 1/2” – 20 UNF.

Крепление патрона: резьба и конус Морзе

Патрон крепится к шпинделю дрели одним из двух способов.

Резьбовое крепление

Большинство потребительских дрелей используют резьбу:

• 1/2” – 20 UNF – дюймовый стандарт, принят у многих европейских и азиатских производителей; наиболее распространён.
• M12×1,25 – метрическая резьба, встречается у отдельных брендов.
• M14×1,5 – используется на некоторых моделях среднего класса.

Внутри патрона по оси шпинделя есть дополнительный стопорный винт (обычно с левой резьбой под крестовую или шлицевую отвёртку). Он предотвращает самооткручивание патрона при реверсе. При замене его нужно выкрутить первым.

Конус Морзе (конусное крепление)

На профессиональных и промышленных дрелях патрон насаживается на конусный шпиндель (конус Морзе, обозначения В10, В12, В16). Конусное соединение самозажимающееся – чем сильнее нагрузка, тем плотнее посадка. Патрон снимается специальным клином, который вставляют в паз шпинделя, или съёмником.

Как снять старый патрон

Перед любыми работами – обесточьте дрель, выньте аккумулятор.

Метод 1: отвёртка + вращение муфты

1. Раскройте кулачки патрона до упора.
2. Загляните внутрь – в центре увидите стопорный саморез. Откручивайте его по часовой стрелке (у него левая резьба).
3. Зажмите в патрон шестигранный ключ на 10–14 мм так, чтобы одно плечо упёрлось в пол или верстак.
4. Вращайте дрель на малых оборотах в штатном направлении – патрон открутится.

Метод 2: удар по шестиграннику

Если патрон не поддаётся плавным усилием:

1. Выкрутите стопорный саморез (важно – иначе шпиндель может повредиться).
2. Зажмите шестигранный ключ 10–14 мм в патроне горизонтально.
3. Уложите дрель на верстак – ключ выступает в сторону.
4. Резко и коротко ударьте молотком по выступающему плечу ключа в направлении откручивания патрона (обычно – если смотреть спереди, удар наносится вправо).
5. Ударный импульс срывает закисшую резьбу – патрон откручивается рукой.

Для конусного патрона удар не нужен: вставьте клин в паз шпинделя и постучите по нему молотком поперёк оси.

Как поставить новый патрон

1. Убедитесь, что резьба шпинделя и нового патрона совпадают.
2. Очистите резьбу от старой смазки и загрязнений.
3. Вкрутите патрон на шпиндель от руки – до упора, без инструмента.
4. Закрутите стопорный саморез против часовой стрелки (левая резьба) до лёгкого натяга, не перетягивайте.
5. Зажмите в патрон любое сверло и сделайте несколько пробных оборотов – патрон самозатянется в рабочем направлении.

Конусный патрон просто насаживают на шпиндель и фиксируют коротким ударом через деревянную проставку.

Что делать, если патрон бьёт

Радиальное биение – распространённая жалоба. Причины и действия:

Изношены кулачки. Проверьте: зажмите гладкий пруток и измерьте биение у торца индикатором или приложив лист бумаги к вращающемуся прутку. Биение более 0,2–0,3 мм при бытовом патроне – признак замены. Кулачки по отдельности не меняют, патрон меняют целиком.

Загрязнён конус или резьба. Снимите патрон, промойте резьбу и посадочный конус керосином или WD-40, протрите насухо, установите обратно.

Хвостовик сверла повреждён. Деформированный хвостовик даёт биение даже в исправном патроне. Проверьте: смените сверло.

Разбит шпиндельный подшипник. Если биение есть даже при пустом патроне – дело в подшипнике. Самостоятельно не устраняется, нужен сервис.

Вывод

Для большинства домашних работ достаточно стандартного быстрозажимного патрона 13 мм с резьбой 1/2” – 20 UNF. Он удобен, совместим с основной массой дрелей и позволяет быстро менять оснастку. Ключевой патрон оправдан при регулярной работе с металлом и большими диаметрами. SDS – только для перфораторов, не для дрели.

Замена патрона – процедура на 10–15 минут при наличии молотка и шестигранного ключа. Главное – не забыть про стопорный саморез с левой резьбой: без него всё остальное не имеет смысла.
