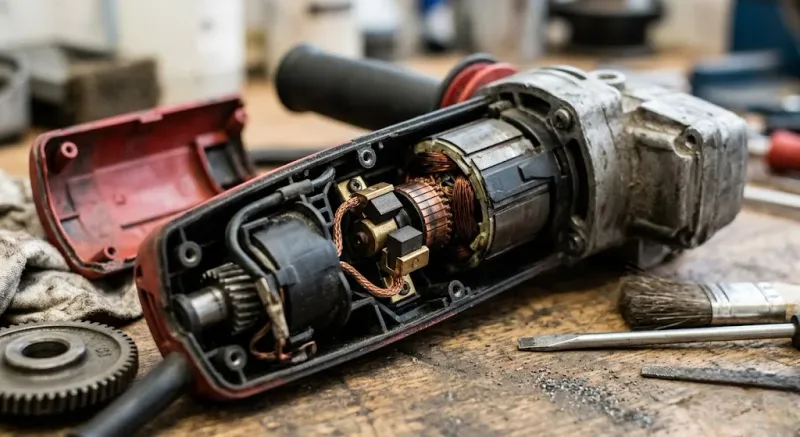

Замена угольных щёток в электроинструменте: делаем сами

Большинство щёточных электроинструментов – болгарки, дрели, шуруповёрты, перфораторы – можно починить за 20 минут и 150–300 рублей. Для этого достаточно пары угольных щёток и отвёртки. Но только если вовремя распознать симптомы и не затянуть с заменой: изношенные щётки быстро убивают коллектор, а это уже сервис или списание.

Что такое угольные щётки и почему они изнашиваются

Угольная щётка – это небольшой брусок из прессованного графита с металлическими добавками. Она прижата пружиной к коллектору ротора и подаёт ток на обмотки двигателя. Без физического контакта щётки с медными ламелями коллектора двигатель не работает.

Контакт неизбежно означает трение. Щётка стачивается – это заложено в конструкции. Скорость износа зависит от интенсивности эксплуатации, качества щётки и состояния коллектора. У бытового инструмента ресурс щёток – 50–150 моточасов; у профессионального – выше за счёт более твёрдой марки графита.

Когда щётка стачивается до критической длины, пружина уже не может обеспечить надёжный контакт. Начинаются проблемы.

Признаки износа щёток

Искры из двигателя. Небольшое искрение в щёточном узле – норма. Интенсивное, видимое в яркую погоду кольцо огня – сигнал тревоги. Особенно если оно появилось у инструмента, который раньше работал тихо.

Запах гари. Перегретый графит и подгоревший лак обмоток дают характерный горелый запах. Если он появляется сразу при включении, а не после долгой работы – это не перегрев от нагрузки, а проблема с щётками или коллектором.

Потеря мощности. Плохой контакт щётки с коллектором снижает ток в обмотках. Инструмент заметно слабее, теряет обороты под нагрузкой, которую раньше брал без труда.

Самопроизвольное отключение. При вибрации изношенная щётка периодически теряет контакт. Двигатель на мгновение пропадает и снова включается – это ощущается как подёргивание или кратковременные остановки.

Если появился хотя бы один из этих симптомов – не откладывайте. Работа на изношенных щётках прожигает ламели коллектора.

Инструменты для самостоятельной замены

Список минимальный:

• Крестовая или шлицевая отвёртка (зависит от модели)
• Торцевой ключ или небольшая рожковая гайка (иногда нужен для кожуха)
• Штангенциркуль – измерить старые щётки при подборе замены
• Мягкая кисточка или баллон со сжатым воздухом – продуть полость
• Надфиль или мелкая наждачная бумага – подогнать щётку по длине при необходимости

Всё это, скорее всего, уже есть дома. Специального оборудования не нужно.

Как найти щётки в конструкции

Расположение щёточного узла зависит от типа инструмента.

Болгарка. Щёточный узел – по бокам двигателя, ближе к хвостовой части корпуса. Почти у всех болгарок есть отдельные заглушки или крышки на резьбе, которые открывают доступ к щёткам без разборки корпуса. Открутите заглушку отвёрткой – под ней пружина и щётка.

Дрель. Щётки находятся внутри корпуса, по бокам двигателя. Доступ через заглушки – у части моделей. У других нужно снять половину корпуса (4–6 винтов по периметру). Двигатель расположен в средней части корпуса, щётки видны как два пружинных модуля симметрично по обе стороны.

Шуруповёрт. Аналогично дрели, но двигатель компактнее. Доступ обычно только через разборку корпуса.

Общий принцип: щёточный узел – это два симметричных пружинных зажима на диаметрально противоположных сторонах коллектора. Если вы видите медный барабан ротора – вы на месте.

Пошаговая замена

Шаг 0. Обесточьте инструмент. Сетевой – выдерните вилку. Аккумуляторный – снимите аккумулятор.

Шаг 1. Получите доступ к щёткам. Открутите заглушки (если есть) или разберите половину корпуса. Запомните или сфотографируйте расположение проводов.

Шаг 2. Извлеките старые щётки. Осторожно извлеките щётку с пружиной. Зафиксируйте ориентацию: у многих щёток есть фаска или скос, повторяющий форму коллектора – при установке новой её нужно направить так же.

Шаг 3. Осмотрите коллектор. Пока есть доступ – осмотрите медные ламели. Лёгкое потемнение и равномерная выработка – норма. Глубокие борозды, выступающие или почерневшие ламели – повод для дополнительной обработки или сервиса.

Шаг 4. Продуйте полость двигателя. Удалите графитовую пыль кисточкой или сжатым воздухом. Пыль проводит ток и может вызвать замыкания.

Шаг 5. Установите новые щётки. Вставьте щётку, соблюдая ориентацию. Убедитесь, что пружина давит на щётку и обеспечивает прижим к коллектору. Провод щётки должен быть зафиксирован в держателе без натяга.

Шаг 6. Закройте корпус. Соберите в обратном порядке. Проверьте, что все провода на месте и не зажаты крышкой.

Шаг 7. Притирка. Первые 10–15 минут дайте инструменту поработать вхолостую или при лёгкой нагрузке – щётки притрутся к профилю коллектора. В этот период искрение чуть выше обычного – это нормально.

Как выбрать щётки

Размер. Измерьте старую щётку штангенциркулем: ширина × высота × длина. Ширина и высота должны совпасть точно – щётка не должна болтаться или заедать в направляющем канале. Длина может быть больше: длинную щётку обтачивают надфилем по торцу до нужного размера. Слишком короткая не подойдёт – пружина не обеспечит нужное усилие прижима.

Марка графита. На щётках указывают состав: EG (электрографит), MG (металлографит), EG+Cu (с медью). Для большинства бытовых электроинструментов подходит EG – универсальная марка с хорошим балансом между проводимостью и износостойкостью. Для высокооборотных инструментов – болгарок, особенно при работе с металлом – лучше EG+Cu: медь снижает переходное сопротивление и нагрев коллектора.

Бренд. Оригинальные щётки от производителя инструмента (Bosch, Makita, DeWalt, Metabo) гарантируют точное совпадение размера и правильную марку графита. Если оригинала нет – берите от проверенного производителя щёток (Schunk, Mersen, SGL) или универсальные щётки с совпадающим сечением. Дешёвые безымянные щётки быстро пылят и сокращают ресурс коллектора.

Когда замена не поможет

Замена щёток устраняет проблему только если коллектор в порядке. Смотрите на ламели: если они изношены глубже 0,5 мм, имеют межламельные замыкания или механические сколы – никакие щётки не восстановят нормальную работу двигателя. Тогда нужна проточка коллектора на токарном станке (делают в сервисах) или замена якоря целиком.

Также замена щёток не поможет, если:

• Обмотки якоря имеют межвитковое замыкание (двигатель сильно гудит и греется с первых секунд)
• Неисправна плата управления (у инструментов с электронным регулятором)
• Повреждены подшипники – они шумят и вибрируют независимо от состояния щёток

В этих случаях самостоятельный ремонт нецелесообразен.

Ресурс щёток и как его продлить

Стандартный ресурс щёток для бытового инструмента – 50–100 часов работы под нагрузкой. У профессиональных моделей – 150–300 часов. Но реальный срок службы сильно зависит от условий.

Что сокращает ресурс: перегрузка инструмента, работа в запылённой среде без продувки, удары и вибрации, долгое хранение с разряженным аккумулятором (для сетевого инструмента неактуально).

Что продлевает ресурс:

• Периодическая продувка. Раз в 10–20 часов работы продувайте двигатель сжатым воздухом через вентиляционные щели. Графитовая пыль не только сокращает изоляцию, но и засоряет вентиляцию, вызывая перегрев.
• Работа без постоянной перегрузки. Не форсируйте инструмент на режимах выше номинальных. Для болгарок и шлифовальных инструментов это особенно важно: перегруженный диск тормозит, двигатель выдаёт пиковые токи – щётки горят быстрее.
• Хранение в сухом месте. Влажность ускоряет окисление коллектора. Окисленный коллектор – абразив для щёток.
• Своевременная замена. Меняйте щётки при длине 5–6 мм, не дожидаясь полного износа. Щётка длиной 2–3 мм уже не обеспечивает нормальный прижим и начинает царапать коллектор.

Вывод

Замена угольных щёток – один из немногих ремонтов, который реально сделать дома за 20 минут. Главное – не тянуть с диагностикой: искры, запах и потеря мощности говорят о том, что каждый лишний час работы приближает коллектор к разрушению.

Выбирайте щётки по точному размеру, ставьте оба элемента одновременно и не забывайте про продувку. Это продлевает жизнь инструмента на годы.
